NEU

Suprema SFM5500 Serie

Art.Nr.:
02SFM5500
ca. 4 Wochen ca. 4 Wochen (Ausland abweichend)
Preis auf Anfrage
Frage zum Produkt
Beschreibung

SFM5500 ist ein eigenständiges High-End-Fingerabdruckmodul mit einer vielseitigen externen Schnittstelle, einschließlich RS232, RS422/485, Wiegand, digitalen E/As und LED-Steuerung, die sich problemlos für Zugangskontrollanwendungen einsetzen lässt. SFM5500 bietet umfassende Funktionen und Schnittstellen für die Verwendung als vollständig eigenständiges Fingerabdrucklesegerät.

Funktionen

  • Leistungsstarker DSP mit 533 MHz
  • 1:1-Verifizierung in 550 ms
  • Schnelle Einschaltzeit
  • Konfigurierbare digitale E/A- und LED-Steuerungsports
  • Wiegand-Eingangs- und Ausgangsanschlüsse
  • Zusätzliche Kommunikationsports
  • 1:1.000-Identifikation in 700 ms
  • Templateformate von Suprema, ISO 19794-2, ANSI 378
  • FBI-zertifizierter WSQ-Bildkomprimierungsalgorithmus
  • Fingerprint-Verschlüsselung mit 256 Bit AES
  • Flashspeicher-Option mit 8 MB
  • RS232-, RS422/485-Host-Kommunikation


Verfügbare Modelle

SFM5520-OP

  • Optischer Sensor
  • Robuster optischer Fingerabdrucksensor
  • Stabile und kratzfreie Sensoroberfläche
  • Zuverlässige Fingerabdruckbilder von hoher Qualität für nasse und trockene Finger
  • Optimierte Sensoroberfläche zur Erfassung des idealen Fingerabdruckbildes

SFM5530-OC

  • Wasserdichter optischer Sensor
  • Robuster optischer Fingerabdrucksensor
  • Wasserdichte Frontplatte gemäß Schutzart IP65
  • Stabile und kratzfreie Sensoroberfläche
  • Zuverlässige Fingerabdruckbilder von hoher Qualität für nasse und trockene Finger

SFM5550-TC

  • UPEK TouchChip-Sensor
  • Kapazitiver Sensor
  • PerfectPrint-Technologie
  • Zuverlässiges Fingerabdruckbild von hoher Qualität




Anwendungen

  • Zutrittskontrolle
  • Anwesenheitskontrolle
  • Zeiterfassung
  • Türverriegelung
  • Tresor
  • Mobile POS
  • Verkaufsautomat
  • ​IoT
Technische Daten

Technische Daten

Sensoroption Optical, Capacitive
CPU 533MHz DSP
Flashspeicher 4MB (8MB Option)
EER < 0.1%
Registrierungsdauer
(sensorabhängig)		 < 550ms OP5/OC4
< 600ms TC1
< 410ms TC2
1:1 Prüfzeit
(sensorabhängig)		 < 550ms OP5/OC4
< 600ms TC1
< 410ms TC2
1:1000 ID-Zeit*
(sensorabhängig)		 < 700ms OP5/OC4
< 740ms TC1
< 550ms TC2
WSQ-Bildkomprimierung Yes
Vorlagenoptionen Suprema, ISO19794-2, ANSI-378
Vorlagengröße
(Standard: 384 Byte)		 Default: 384 Bytes
256 - 384 Bytes (Configurable)
Vorlagenkapazität 9,000 @ 4 MB Flash
19,000 @ 8MB Flash
Protokollkapazität 12,800
Host-Komm. RS232C or RS422/485 up to 460800 bps
Aux-Komm. Asynchronous serial: CMOS level (3.3V) (up to 460800 bps)
Wiegand-
Schnittstelle		 1x Wiegand Input, 1x Wiegand Output
Externer E/A 3x Digital Inputs, 3x Digital Outputs, 3x LED Outputs
Fingerabdruck-
Datenverschlüsselung		 256-bit AES
Versorgungsspannung 5 VDC Regulated
Platinengröße
(L x W x H) (mm)		 63 x 43 x 10
Modell SFM5520-OP5 SFM5530-OC4 SFM5500-TC SFM5500-TC
Sensortyp Optical Optical Capacitive Capacitive
Sensoroptionen OP5 OC4 TC1 TC2
Auflösung (dpi) 500 500 508 508
Erfassungsbereich (mm) 16.0 x 19.0 16.0 x 18.0 12.8 x 18.0 10.4 x 14.4
Bildgröße (px) 272 x 320 288 x 288 256 x 360 208 x 288
Fingerrotation +/- 90' +/- 90' +/- 90' +/- 90'
Sensorabmessungen
(L x W x H) (mm)		 20.5 x 25 x 52 21 x 23 x 54 20.4 x 27 x 3.5 20.4 x 27 x 3.5

*Durchschnittliche echte Identifizierungsdauer einschließlich Merkmalerfassung

Zubehör

Zubehör

  • SFM5520-OP

  • Housing Set

  • Housing

  • Bracket

  • SFM5530-OC

  • Housing Set

  • Housing

  • Bracket

  • SFM5550-TC

  • Housing Set

  • Housing

  •

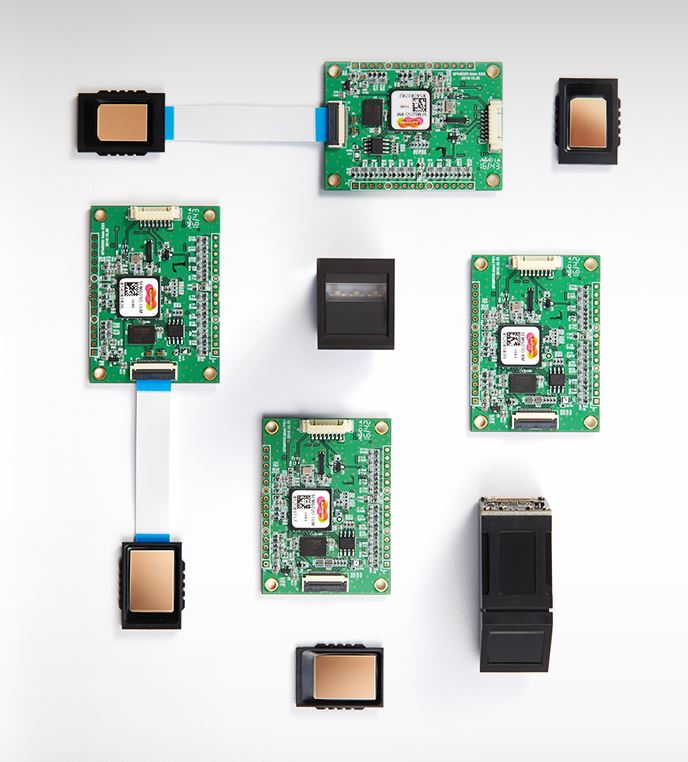

Modulvergleich

Modulvergleich

    Suprema SFM Slim

SFM Slim

Suprema SFM 6000

SFM 6000

Suprema SFM 5500

SFM 5500

Suprema SFM 5000

SFM 5000

Suprema SFM 4000

SFM 4000

Suprema SFM 3000

SFM 3000

Sensor Sensoroption Optisch Optisch, kapazitiv Optisch, kapazitiv Optisch Optisch kapazitiv
Haupt CPU 1GHz(MIPs) 1GHz(MIPs) 533MHz DSP 533MHz DSP 400MHz DSP 400MHz DSP
Flashspeicher 16MB 8MB/16MB 4MB (8MB Option) 1MB (4MB Option) 1 MB 1 MB (4-MB-Option)
EER < 0.08% < 0.08% < 0.1% < 0.1% < 0.1% < 0.1%
Registrierungsdauer
(sensorabhängig)		 < 500 ms < 330ms OP6/OC6
< 360ms T1
< 250ms T2S		 < 550ms OP5/OC4
< 600ms TC1
< 410ms TC2		 < 600ms OP5/OC4/OH < 800ms OP5 < 800ms TC1
< 500ms TC2/TC2S
1:1 Prüfzeit
(sensorabhängig)		 < 530 ms < 330ms OP6/OC6
< 360ms T1
< 250ms T2S		 < 550ms OP5/OC4
< 600ms TC1
< 410ms TC2		 < 600ms OP5/OC4/OH < 800ms OP5 < 800ms TC1
< 500ms TC2/TC2S
1:1000 ID-Zeit*
(sensorabhängig)		 < 550 ms < 400ms OP6/OC6
< 430ms T1
< 320ms T2S		 < 700ms OP5/OC4
< 740ms TC1
< 550ms TC2		 < 760ms OP5/OC4/OH < 970ms OP5 < 970ms TC1
< 640ms TC2/TC2S
Vorlagenoptionen Suprema,
SO19794-2, ANSI378		 Suprema,
SO19794-2, ANSI378		 Suprema,
ISO19794-2, ANSI378		 Suprema,
SO19794-2, ANSI378		 Suprema,
ISO19794-2, ANSI378		 Suprema,
ISO19794-2, ANSI378
Vorlagengröße
(Standard: 384 Byte)		 256 bis 384 Byte
(konfigurierbar)		 256 bis 384 Byte
(konfigurierbar)		 256 bis 384 Byte (konfigurierbar) 256 bis 384 Byte (konfigurierbar) 256 bis 384 Byte
(konfigurierbar)		 256 bis 384 Byte
(konfigurierbar)
Vorlagenkapazität 22,000 @ 16MB Flash 5,000 @ 8MB Flash
25,000 @ 16MB Flash		 9,000 @ 4 MB Flash
19,000 @ 8MB Flash		 1,900 @ 1MB Flash
9,500 @ 4MB Flash		 1,900 @ 1MB Flash 1,900 @ 1MB Flash
9,500 @ 4MB Flash
Protokollkapazität - - 12,800 - - -
Fingerabdruck-
Datenverschlüsselung		 256-Bit AES 256-Bit AES 256-Bit AES 256-Bit AES 256-Bit AES 256-Bit AES
Schnittstelle Schnittstelle Asynchron. Seriell:
CMOS-Pegel bis
zu 921600 Bit/s
USB 2.0
(bis zu 2 Mbit/s)		 Asynchron. Seriell:
CMOS-Pegel bis
zu 921600 Bit/s
USB 2.0
(bis zu 2 Mbit/s)		 RS232 oder RS422/485 bis
zu 460800 Bit/s		 Asynchron. Seriell:
CMOS-Level bis
zu 460800 Bit/s		 Asynchron. Seriell:
CMOS-Level bis
zu 460800 Bit/s		 Asynchron. Seriell:
CMOS-Level bis
zu 460800 Bit/s
AUX-Komm. - - Asynchron. Seriell:
CMOS-Level bis
zu 460800 Bit/s		 - - -
Wiegand-Schnittstelle - - 1 x Wiegand-Eingang,
1 x Wiegand-Ausgang		 - - -
Externer E/A - 8 x Digitaler E/A 3 Digitaleingänge,
3 Digitalausgänge,
3 LED-Ausgänge		 8 x Digitaler E/A 4 x Digitaler E/A 8 x Digitaler E/A
Hardware Versorgungsspannung 3,3/5,0 V DC
geregelt		 3,3/5,0 V DC
geregelt		 5 V DC geregelt 3,3 V DC geregelt 3,3 V DC geregelt 3,3 V DC geregelt
Platinengröße
(L x B x H) (mm)		 59 x 32 x 13,5
(integriert)		 55 x 40 x 8 63 x 43 x 10 55 x 40 x 8 26 x 26 x 6.4 55 x 40 x 8

*Durchschnittliche echte Identifizierungsdauer einschließlich Merkmalerfassung

Sensorenvergleich

Sensormodell OtP OC OH T1/TC1 T2/TC2 T2S/TC2S
Geeignete
Module		 SFM6020
SFM5520
SFM5020
SFM4020		 SFM6030
SFM5530
SFM5030		 SFM5060 SFM6050
SFM5550
SFM3050		 SFM6050
SFM5550
SFM3050		 SFM3050
Sensortyp Optisch
(überragende Qualität)		 Optisch
(wasserdicht)		 Optisch
(PIV, LFD)		 Kapazitiv Kapazitiv Kapazitiv
(stahlbeschichtet)
Auflösung
(dpi)		 500 500 500 508 508 508
Erfassungsbereich
(mm)		 16.0 x 19.0 16.0 x 19.0 15.5 x 18.8 12.8 x 18.0 10.4 x 14.4 10.4 x 14.4
Bildgröße
(pixel)		 272 x 320 288 x 288 260 x 340 256 x 360 208 x 288 208 x 288

Datenblatt
Download
