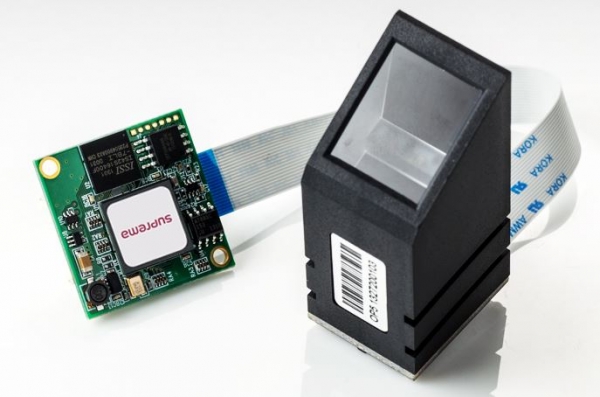

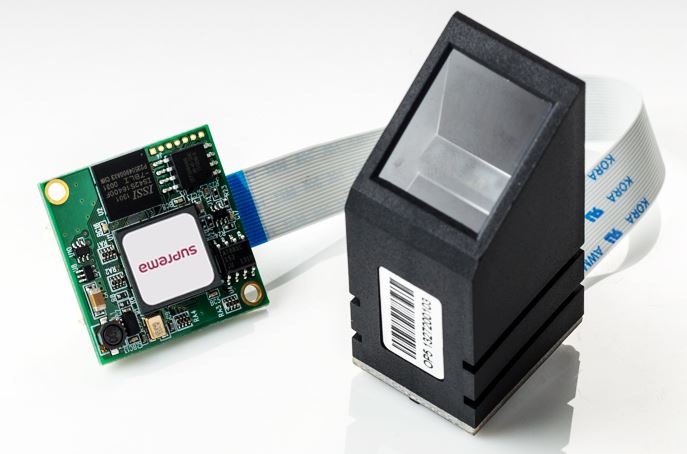

Suprema SFM4000 Serie

Art.Nr.:: 02SFM4000
Lieferzeit:: ca. 4 Wochen (Ausland abweichend)
Lagerbestand:: Stück

Preis auf Anfrage

Frage zum Produkt

Beschreibung

SFM4000 ist ein kompaktes, energieeffizientes Modul, das sich mühelos in verschiedene Systemanwendungen integrieren lässt. Das Modul bietet flexible Versorgungsspannungen, integriertes Energiemanagement, kleine Abmessungen und Funktionen zur Spannungserkennung. SFM4000 wurde speziell für Hersteller von Schlössern und Tresoren entwickelt, die nach einer kostengünstigen, zuverlässigen biometrischen Lösung mit besonders niedrigem Stromverbrauch und kompakter Größe suchen.

Funktionen

Integrierter Leistungssteuerschaltkreis
Templateformate von Suprema, ISO 19794-2 und ANSI 378
Serielle Schnittstelle mit einfachem Protokoll
4 konfigurierbare digitale E/A-Anschlüsse
Einzelne geregelte 3,3-VDC-Stromquelle
256-Bit-AES-Fingerprint-Verschlüsselung

Verfügbare Modelle

SFM4020-OP

Optischer Sensor
Robuster optischer Fingerabdrucksensor
Stabile und kratzfreie Sensoroberfläche
Zuverlässige Fingerabdruckbilder von hoher Qualität für nasse und trockene Finger
Optimierte Sensoroberfläche zur Erfassung des idealen Fingerabdruckbildes

Anwendungen

Technische Daten

Sensoroption	Optical
CPU	400MHz DSP
Flashspeicher	1 MB
EER	< 0.1%
Registrierungsdauer (sensorabhängig)	< 800ms OP5
1:1 Prüfzeit (sensorabhängig)	< 800ms OP5
1:1000 ID-Zeit* (sensorabhängig)	< 970ms OP5
Vorlagenoptionen	Suprema, ISO19794-2, ANSI-378
Vorlagengröße (Standard: 384 Byte)	Default: 384 Bytes 256 - 384 Bytes (Configurable)
Vorlagenkapazität	1,900 @ 1MB Flash
Host-Komm.	Asynchronous serial: CMOS level (3.3V) (up to 460800 bps)
Externer E/A	4x Digital I/O
Fingerabdruck- Datenverschlüsselung	256-bit AES
Versorgungsspannung	3.3 VDC Regulated
Betriebstemperatur (°C)	-15 to 50 °C
Platinengröße (L x W x H) (mm)	26 x 26 x 6.4

Modell	SFM4020-OP5
Sensortyp	Optical
Sensoroptionen	OP5
Auflösung (dpi)	500
Erfassungsbereich (mm)	16.0 x 19.0
Bildgröße (px)	272 x 320
Fingerrotation	+/- 90'
Sensorabmessungen (L x W x H) (mm)	20.5 x 25 x 52

*Durchschnittliche echte Identifizierungsdauer einschließlich Merkmalerfassung

Zubehör

SFM4020-OP
Housing Set
Housing
Bracket

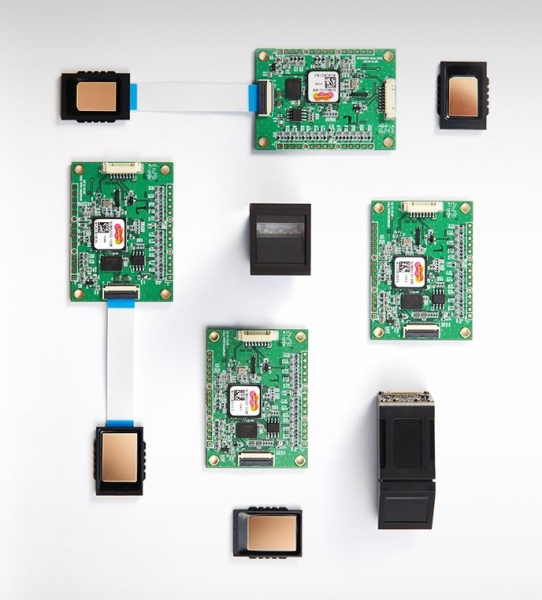

Modulvergleich

		SFM Slim	SFM 6000	SFM 5500	SFM 5000	SFM 4000	SFM 3000
Sensor	Sensoroption	Optisch	Optisch, kapazitiv	Optisch, kapazitiv	Optisch	Optisch	kapazitiv
Haupt	CPU	1GHz(MIPs)	1GHz(MIPs)	533MHz DSP	533MHz DSP	400MHz DSP	400MHz DSP
	Flashspeicher	16MB	8MB/16MB	4MB (8MB Option)	1MB (4MB Option)	1 MB	1 MB (4-MB-Option)
	EER	< 0.08%	< 0.08%	< 0.1%	< 0.1%	< 0.1%	< 0.1%
	Registrierungsdauer (sensorabhängig)	< 500 ms	< 330ms OP6/OC6 < 360ms T1 < 250ms T2S	< 550ms OP5/OC4 < 600ms TC1 < 410ms TC2	< 600ms OP5/OC4/OH	< 800ms OP5	< 800ms TC1 < 500ms TC2/TC2S
	1:1 Prüfzeit (sensorabhängig)	< 530 ms	< 330ms OP6/OC6 < 360ms T1 < 250ms T2S	< 550ms OP5/OC4 < 600ms TC1 < 410ms TC2	< 600ms OP5/OC4/OH	< 800ms OP5	< 800ms TC1 < 500ms TC2/TC2S
	1:1000 ID-Zeit* (sensorabhängig)	< 550 ms	< 400ms OP6/OC6 < 430ms T1 < 320ms T2S	< 700ms OP5/OC4 < 740ms TC1 < 550ms TC2	< 760ms OP5/OC4/OH	< 970ms OP5	< 970ms TC1 < 640ms TC2/TC2S
	Vorlagenoptionen	Suprema, SO19794-2, ANSI378	Suprema, SO19794-2, ANSI378	Suprema, ISO19794-2, ANSI378	Suprema, SO19794-2, ANSI378	Suprema, ISO19794-2, ANSI378	Suprema, ISO19794-2, ANSI378
	Vorlagengröße (Standard: 384 Byte)	256 bis 384 Byte (konfigurierbar)	256 bis 384 Byte (konfigurierbar)	256 bis 384 Byte (konfigurierbar)	256 bis 384 Byte (konfigurierbar)	256 bis 384 Byte (konfigurierbar)	256 bis 384 Byte (konfigurierbar)
	Vorlagenkapazität	22,000 @ 16MB Flash	5,000 @ 8MB Flash 25,000 @ 16MB Flash	9,000 @ 4 MB Flash 19,000 @ 8MB Flash	1,900 @ 1MB Flash 9,500 @ 4MB Flash	1,900 @ 1MB Flash	1,900 @ 1MB Flash 9,500 @ 4MB Flash
	Protokollkapazität	-	-	12,800	-	-	-
	Fingerabdruck- Datenverschlüsselung	256-Bit AES	256-Bit AES	256-Bit AES	256-Bit AES	256-Bit AES	256-Bit AES
Schnittstelle	Schnittstelle	Asynchron. Seriell: CMOS-Pegel bis zu 921600 Bit/s USB 2.0 (bis zu 2 Mbit/s)	Asynchron. Seriell: CMOS-Pegel bis zu 921600 Bit/s USB 2.0 (bis zu 2 Mbit/s)	RS232 oder RS422/485 bis zu 460800 Bit/s	Asynchron. Seriell: CMOS-Level bis zu 460800 Bit/s	Asynchron. Seriell: CMOS-Level bis zu 460800 Bit/s	Asynchron. Seriell: CMOS-Level bis zu 460800 Bit/s
	AUX-Komm.	-	-	Asynchron. Seriell: CMOS-Level bis zu 460800 Bit/s	-	-	-
	Wiegand-Schnittstelle	-	-	1 x Wiegand-Eingang, 1 x Wiegand-Ausgang	-	-	-
	Externer E/A	-	8 x Digitaler E/A	3 Digitaleingänge, 3 Digitalausgänge, 3 LED-Ausgänge	8 x Digitaler E/A	4 x Digitaler E/A	8 x Digitaler E/A
Hardware	Versorgungsspannung	3,3/5,0 V DC geregelt	3,3/5,0 V DC geregelt	5 V DC geregelt	3,3 V DC geregelt	3,3 V DC geregelt	3,3 V DC geregelt
Hardware	Platinengröße (L x B x H) (mm)	59 x 32 x 13,5 (integriert)	55 x 40 x 8	63 x 43 x 10	55 x 40 x 8	26 x 26 x 6.4	55 x 40 x 8

*Durchschnittliche echte Identifizierungsdauer einschließlich Merkmalerfassung

Sensorenvergleich

Sensormodell	OtP	OC	OH	T1/TC1	T2/TC2	T2S/TC2S
Geeignete Module	SFM6020 SFM5520 SFM5020 SFM4020	SFM6030 SFM5530 SFM5030	SFM5060	SFM6050 SFM5550 SFM3050	SFM6050 SFM5550 SFM3050	SFM3050
Sensortyp	Optisch (überragende Qualität)	Optisch (wasserdicht)	Optisch (PIV, LFD)	Kapazitiv	Kapazitiv	Kapazitiv (stahlbeschichtet)
Auflösung (dpi)	500	500	500	508	508	508
Erfassungsbereich (mm)	16.0 x 19.0	16.0 x 19.0	15.5 x 18.8	12.8 x 18.0	10.4 x 14.4	10.4 x 14.4
Bildgröße (pixel)	272 x 320	288 x 288	260 x 340	256 x 360	208 x 288	208 x 288
