Suprema SFM3000 Serie

Art.Nr.:
02SFM3000
ca. 4 Wochen ca. 4 Wochen (Ausland abweichend)
Preis auf Anfrage
Frage zum Produkt
Beschreibung

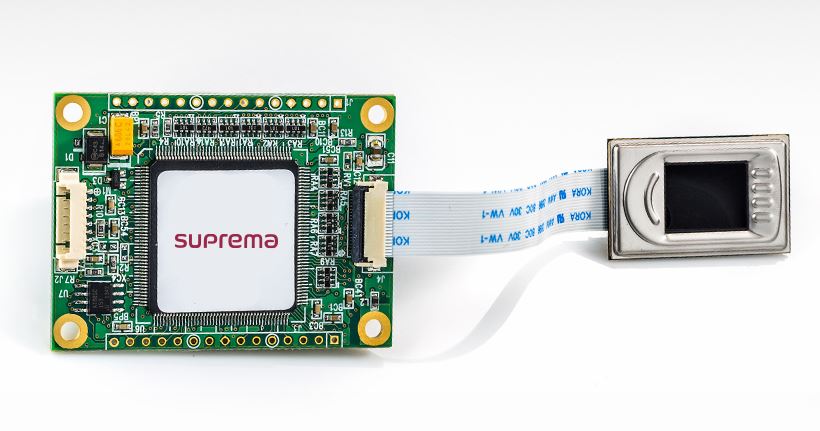

SFM3000 ist ein kostengünstiges Modul zur Fingerabdruckerkennung, das mit den wesentlichen Komponenten für die Fingerabdruckidentifizierung und Vorlagenspeicherung ausgestattet ist. SFM3000 eignet sich für die meisten Anwendungen, bei denen es die Fingerabdruckerkennung verarbeitet und der Host-Controller für andere Vorgänge verwendet wird. Die Kommunikation zwischen SFM3000 und dem Host-Controller erfolgt durch ein Paketprotokoll über eine serielle Schnittstelle auf CMOS-Ebene.

Funktionen

  • Leistungsstarkes DSP mit 400 MHz
  • Schnelle Einschaltzeit
  • Templateformate von Suprema, ISO19794-2 und ANSI 378
  • 8 konfigurierbare digitale E/A-Anschlüsse
  • Geringer Stromverbrauch
  • Fingerprint-Verschlüsselung mit 256 Bit AES

Verfügbare Modelle

SFM3050-TC

  • UPEK TouchChip-Sensor
  • Kapazitiver Sensor
  • PerfectPrint-Technologie
  • Zuverlässiges Fingerabdruckbild von hoher Qualität

SFM3050-TC2S

  • UPEK-TouchChip-Sensor mit Stahlbeschichtung
  • Schutz vor Staub und Wasser gemäß IP67
  • Kapazitiver Sensor
  • PerfectPrint-Technologie
  • Zuverlässiges Fingerabdruckbild von hoher Qualität

Anwendungen

  • Zutrittskontrolle
  • Anwesenheitskontrolle
  • Zeiterfassung
  • Türverriegelung
  • Tresor
  • Mobile POS
  • Verkaufsautomat
  • ​IoT
Technische Daten

Technische Daten

Sensoroption Capacitive
CPU 400MHz DSP
Flashspeicher 1 MB (4MB Option)
EER < 0.1%
Registrierungsdauer
(sensorabhängig)		 < 800ms TC1
< 500ms TC2/TC2S
1:1 Prüfzeit
(sensorabhängig)		 < 800ms TC1
< 500ms TC2/TC2S
1:1000 ID-Zeit*
(sensorabhängig)		 < 970ms TC1
< 640ms TC2/TC2S
Vorlagenoptionen Suprema, ISO19794-2, ANSI-378
Vorlagengröße
(Standard: 384 Byte)		 Default: 384 Bytes
256 - 384 Bytes (Configurable)
Vorlagenkapazität 1,900 @ 1MB Flash
9,500 @ 4MB Flash
Host-Komm. Asynchronous serial: CMOS level (3.3V) (up to 460800 bps)
Externer E/A 8x Digital I/O
Fingerabdruck-
Datenverschlüsselung		 256-bit AES
Versorgungsspannung 3.3 VDC Regulated
Betriebstemperatur (°C) -15 to 50 °C
Platinengröße
(L x W x H) (mm)		 55 x 40 x 8
Modell SFM3050-TC1 SFM3050-TC2 SFM3050-TC2S
Sensortyp Capacitive Capacitive Capacitive
Sensoroptionen TC1 TC2 TC2S
Auflösung (dpi) 508 508 508
Erfassungsbereich (mm) 12.8 x 18.0 10.4 x 14.4 10.4 x 14.4
Bildgröße (px) 256 x 360 208 x 288 208 x 288
Fingerrotation +/- 90' +/- 90' +/- 90'
Sensorabmessungen
(L x W x H) (mm)		 20.4 x 27 x 3.5 20.4 x 27 x 3.5 20.4 x 33.4 x 3.57

*Durchschnittliche echte Identifizierungsdauer einschließlich Merkmalerfassung

Zubehör

Zubehör

  • SFM3050-TC

  • Housing Set

  • Housing

  • Bracket

  • SFM3050-TC2S

  • Housing Set

  • Housing

  • Bracket

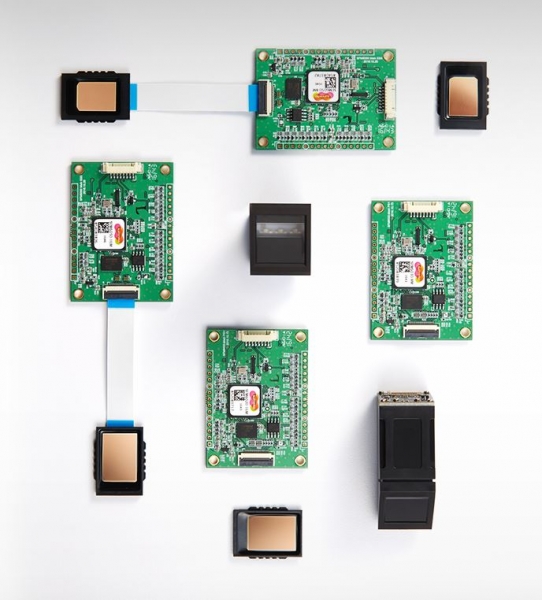

Modulvergleich

Modulvergleich

    Suprema SFM Slim

SFM Slim

Suprema SFM 6000

SFM 6000

Suprema SFM 5500

SFM 5500

Suprema SFM 5000

SFM 5000

Suprema SFM 4000

SFM 4000

Suprema SFM 3000

SFM 3000

Sensor Sensoroption Optisch Optisch, kapazitiv Optisch, kapazitiv Optisch Optisch kapazitiv
Haupt CPU 1GHz(MIPs) 1GHz(MIPs) 533MHz DSP 533MHz DSP 400MHz DSP 400MHz DSP
Flashspeicher 16MB 8MB/16MB 4MB (8MB Option) 1MB (4MB Option) 1 MB 1 MB (4-MB-Option)
EER < 0.08% < 0.08% < 0.1% < 0.1% < 0.1% < 0.1%
Registrierungsdauer
(sensorabhängig)		 < 500 ms < 330ms OP6/OC6
< 360ms T1
< 250ms T2S		 < 550ms OP5/OC4
< 600ms TC1
< 410ms TC2		 < 600ms OP5/OC4/OH < 800ms OP5 < 800ms TC1
< 500ms TC2/TC2S
1:1 Prüfzeit
(sensorabhängig)		 < 530 ms < 330ms OP6/OC6
< 360ms T1
< 250ms T2S		 < 550ms OP5/OC4
< 600ms TC1
< 410ms TC2		 < 600ms OP5/OC4/OH < 800ms OP5 < 800ms TC1
< 500ms TC2/TC2S
1:1000 ID-Zeit*
(sensorabhängig)		 < 550 ms < 400ms OP6/OC6
< 430ms T1
< 320ms T2S		 < 700ms OP5/OC4
< 740ms TC1
< 550ms TC2		 < 760ms OP5/OC4/OH < 970ms OP5 < 970ms TC1
< 640ms TC2/TC2S
Vorlagenoptionen Suprema,
SO19794-2, ANSI378		 Suprema,
SO19794-2, ANSI378		 Suprema,
ISO19794-2, ANSI378		 Suprema,
SO19794-2, ANSI378		 Suprema,
ISO19794-2, ANSI378		 Suprema,
ISO19794-2, ANSI378
Vorlagengröße
(Standard: 384 Byte)		 256 bis 384 Byte
(konfigurierbar)		 256 bis 384 Byte
(konfigurierbar)		 256 bis 384 Byte (konfigurierbar) 256 bis 384 Byte (konfigurierbar) 256 bis 384 Byte
(konfigurierbar)		 256 bis 384 Byte
(konfigurierbar)
Vorlagenkapazität 22,000 @ 16MB Flash 5,000 @ 8MB Flash
25,000 @ 16MB Flash		 9,000 @ 4 MB Flash
19,000 @ 8MB Flash		 1,900 @ 1MB Flash
9,500 @ 4MB Flash		 1,900 @ 1MB Flash 1,900 @ 1MB Flash
9,500 @ 4MB Flash
Protokollkapazität - - 12,800 - - -
Fingerabdruck-
Datenverschlüsselung		 256-Bit AES 256-Bit AES 256-Bit AES 256-Bit AES 256-Bit AES 256-Bit AES
Schnittstelle Schnittstelle Asynchron. Seriell:
CMOS-Pegel bis
zu 921600 Bit/s
USB 2.0
(bis zu 2 Mbit/s)		 Asynchron. Seriell:
CMOS-Pegel bis
zu 921600 Bit/s
USB 2.0
(bis zu 2 Mbit/s)		 RS232 oder RS422/485 bis
zu 460800 Bit/s		 Asynchron. Seriell:
CMOS-Level bis
zu 460800 Bit/s		 Asynchron. Seriell:
CMOS-Level bis
zu 460800 Bit/s		 Asynchron. Seriell:
CMOS-Level bis
zu 460800 Bit/s
AUX-Komm. - - Asynchron. Seriell:
CMOS-Level bis
zu 460800 Bit/s		 - - -
Wiegand-Schnittstelle - - 1 x Wiegand-Eingang,
1 x Wiegand-Ausgang		 - - -
Externer E/A - 8 x Digitaler E/A 3 Digitaleingänge,
3 Digitalausgänge,
3 LED-Ausgänge		 8 x Digitaler E/A 4 x Digitaler E/A 8 x Digitaler E/A
Hardware Versorgungsspannung 3,3/5,0 V DC
geregelt		 3,3/5,0 V DC
geregelt		 5 V DC geregelt 3,3 V DC geregelt 3,3 V DC geregelt 3,3 V DC geregelt
Platinengröße
(L x B x H) (mm)		 59 x 32 x 13,5
(integriert)		 55 x 40 x 8 63 x 43 x 10 55 x 40 x 8 26 x 26 x 6.4 55 x 40 x 8

*Durchschnittliche echte Identifizierungsdauer einschließlich Merkmalerfassung

Sensorenvergleich

Sensormodell OtP OC OH T1/TC1 T2/TC2 T2S/TC2S
Geeignete
Module		 SFM6020
SFM5520
SFM5020
SFM4020		 SFM6030
SFM5530
SFM5030		 SFM5060 SFM6050
SFM5550
SFM3050		 SFM6050
SFM5550
SFM3050		 SFM3050
Sensortyp Optisch
(überragende Qualität)		 Optisch
(wasserdicht)		 Optisch
(PIV, LFD)		 Kapazitiv Kapazitiv Kapazitiv
(stahlbeschichtet)
Auflösung
(dpi)		 500 500 500 508 508 508
Erfassungsbereich
(mm)		 16.0 x 19.0 16.0 x 19.0 15.5 x 18.8 12.8 x 18.0 10.4 x 14.4 10.4 x 14.4
Bildgröße
(pixel)		 272 x 320 288 x 288 260 x 340 256 x 360 208 x 288 208 x 288
